Дроссель сетевого фильтра совместно с конденсатором сетевого фильтра составляют LC-фильтр низких частот. Эта цепочка уменьшает колебания тока, создаваемые инвертором и тем самым уменьшают помехи, передающиеся в сеть, а также защищает тяговое оборудование от бросков напряжения в контактной сети.

Дроссель состоит из медной катушки (1), которая крепится на магнитопроводе бронестержневого типа.

Магнитопровод выполнен из шихтованной стали и стянут в пакет уголками (3), (4) и шпильками (5). Кожухи (6) и (7) служат для защиты выступающих за магнитопровод частей катушки от механических повреждений. Для герметизации подвода внешних кабелей имеется клеммная коробка (8). К раме вагона дроссель крепится с помощью скоб (9) четырьмя болтами. Подвод внешних кабелей к клеммам дросселя производится через четыре кабельных ввода (10).

Масса дросселя 840 кг.

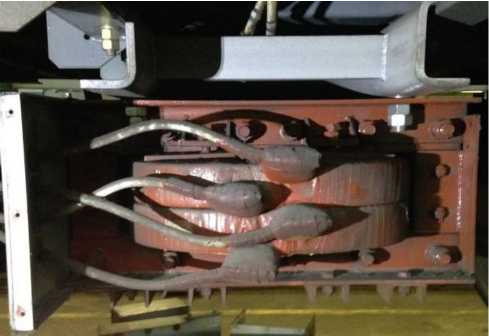

Рис. 64. Дроссель сетевого фильтра

LC-фильтр – основное назначение фильтра состоит в том, чтобы исключить прохождение сигналов определенного диапазона частот и в то же время обеспечить передачу сигналов другого диапазона частот.
